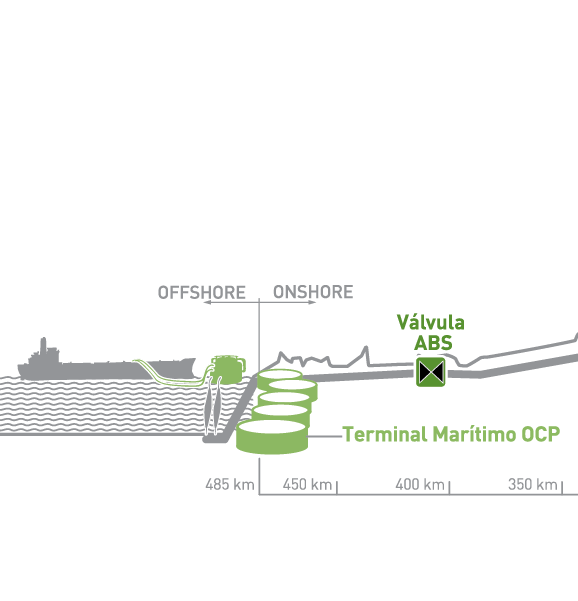

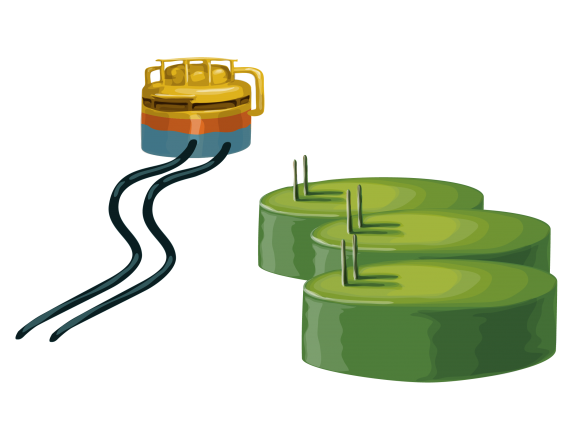

Terminal Marítimo

Al llegar el crudo a Esmeraldas finaliza su viaje. El Terminal Marítimo de OCP, ubicado en Punta Gorda, a 15 kilómetros de la ciudad de Esmeraldas, tiene la capacidad de recibir el crudo y almacenar 3 millones 750 mil barriles en sus instalaciones.

El Terminal Marítimo de OCP tiene un área marina que se inicia con las tuberías que conectan a los tanques de almacenamiento con las válvulas de cierre de Emergencia y control de flujo, de allí se conectan con el PLEM (Pipe Line end Manifold).

El sistema de carga es por gravedad. Desde el PLEM salen dos strings de mangueras submarinas que se conectan cada una con una boya: Charlie o Papa. Desde cada monoboya sale dos strings de mangueras flotantes de 24” y 16” que se conectan con el buque tanquero. Esta operación es controlada desde la Sala de Control del Terminal.

Los buques son amarrados con la participación de SUINBA y los capitanes de amarre y carga del Terminal, cumpliendo con las normas OCIMF e ISGOTT. En el sistema de OCP se pueden cargar buques de hasta 2 millones de barriles.

DATOS IMPORTANTES
. Ubicación: Punta Gorda / Esmeraldas. KM 485
. Altura: 206 msnm
. Dos áreas: Terrestre y Marítima
. Almacenamiento: 5 tanques de 750.000 barriles cada uno
. Capacidad total de: 3´750.000

Equipos:
. 2 Strings de Mangueras submarinas de 24”
. 2 Strings de Mangueras flotantes de 24” y 16”
. 2 Monoboyas: Charlie (150.000 toneladas) y Papa (325.000 toneladas)

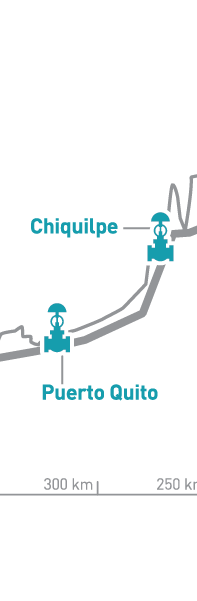

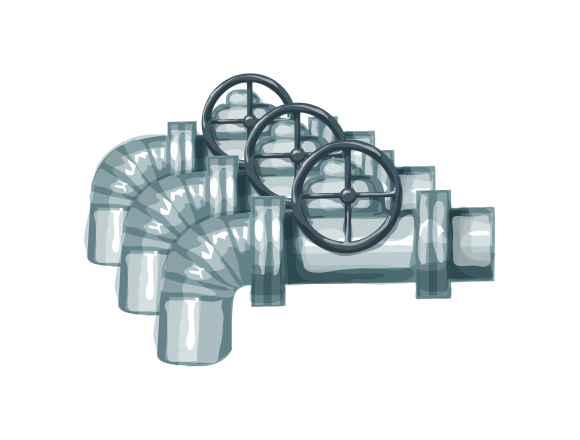

Estaciones Chiquilpe y Puerto Quito

Luego de superar Papallacta, el crudo inicia su descenso por lo que es necesario aplicar un proceso de reducción de presión, que se logra mediante dos estaciones estratégicamente instaladas para ello: Chiquilpe y Puerto Quito.

DATOS IMPORTANTES
. Ubicación:
Chiquilpe: Nono/Cantón Quito/ Pichincha
Pto. Quito: Cantón Pedro Vicente Maldonado/Pichincha
. Capacidad de transporte: 450.000 barriles por día

Equipos:
. 5 válvulas controladoras de presión
. 1 tanque de alivio
. 2 bombas de reinyección
. 2 Sistemas de Generación eléctrica

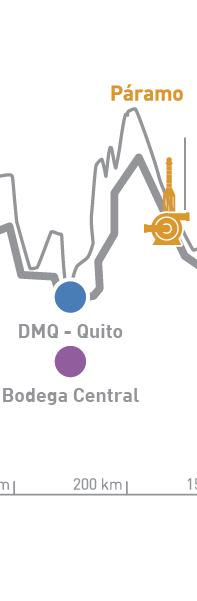

Estación Páramo

La estación Páramo tiene como objetivo dar el último impulso al crudo pesado para poder superar su punto más alto: 4.064 metros en el sector de La Virgen. Esta es la última infraestructura de bombeo del sistema OCP.

DATOS IMPORTANTES
. Ubicación: Papallacta/Napo. KM 186
. Altura: 2862 msnm
. Capacidad de transporte: 450.000 barriles por día

Equipos:
. 1 horno
. 6 grupos motor bomba
. 1 Intercambiador de calor
. Sistema contra incendio de agua y espuma
. Sistema de abierto y cerrado para controlar los fluidos que salen de la estación

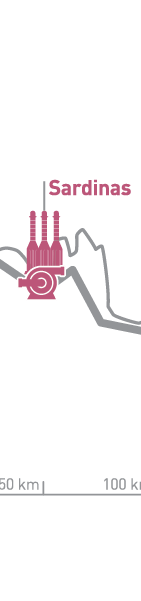

Estación Sardinas

El crudo continúa su ascenso hasta llegar a la tercera estación: Sardinas.
Está ubicada en la provincia de Napo. En esa estación también se puede recibir crudo pesado enviado por medio de la estación colindante, de esta forma la capacidad de OCP aumenta a un promedio sostenido de 450.000 barriles diarios. El crudo también puede ser calentado e impulsado desde aquí gracias a los hornos y bombas con los que cuenta.

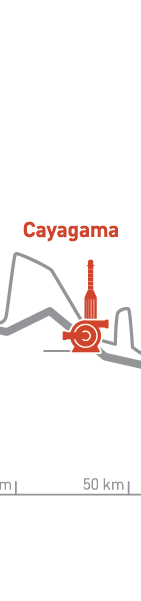

Estación Cayagama

El crudo enviado desde la estación Amazonas llega a Cayagama, ubicada también en Sucumbíos, en el cantón Gonzalo Pizarro. Aquí se recupera la caída de presión del crudo que se produce por el ascenso, así este puede continuar su recorrido hacia la Costa.
Esta estación cuenta también con un sistema de calentamiento de crudo para facilitar su transporte.

DATOS IMPORTANTES
. Ubicación: Valle de Quijos, Napo. KM 148
. Altura: 1806 msnm

Equipos:
. 3 hornos
. 6 grupos motor bomba
. Sistema contra incendio de agua y espuma
. Sistema de abierto y cerrado para controlar los fluidos que salen de la estación
